ASTM B729 poklopcibešavna cijev od legure 20 (UNS N08020).izrađeno probijanjem/ekstruzijom bez zavarenog šava, dok ASTM B468 pokriva zavarenu cijev od legure 20 izrađenu oblikovanjem trake i uzdužnim zavarivanjem; obje dijele iste kemijske i korozijske performanse, ali B729 bešavna je poželjna za viši-tlak, viši-integritet i kiselu/ambijentalnu-kritičnu uslugu, dok je B468 zavarena cijev troškovno-učinkovit izbor za-izmjenjivač topline i niži-tlak.
Jednom rečenicom: navedite ASTM B729 bešavnu cijev/cijev kada pritisak, cjelovitost ili ozbiljnost inspekcije pokreću dizajn, a ASTM B468 zavarenu cijev za ekonomičan izmjenjivač i procesnu cijev gdje je uzdužni zavar prihvatljiv - oba pružaju istu otpornost na sumpornu-kiselinu jer legura, a ne šav, definira učinak korozije.

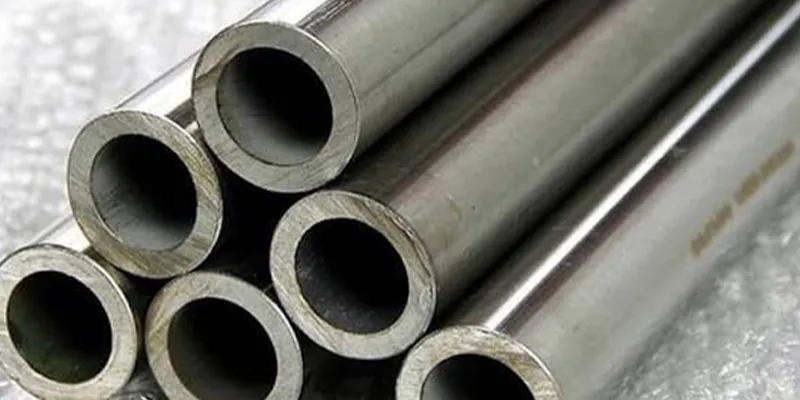

Što je cijev od legure 20?
Cijev i cijev od legure 20 su nikal-željezo-krom-molibden-bakreni cjevasti proizvodi (UNS N08020) projektirani za sumpornu-kiselinu i miješanu-kiselinu, dostupni kao bešavni (B729) ili zavareni (B468) oblici za tlak i prijenos topline-.
Legura 20 sadrži oko 32-38 posto nikla, 19-21 posto kroma, 2-3 posto molibdena i 3-4 posto bakra, plus niobij (kolumbij) za stabilizaciju. Ta mu ravnoteža daje jaku otpornost na sumpornu kiselinu u širokom rasponu koncentracija, nadmašujući 316L za otprilike 5 do 50 puta u rasponu od 10-80 posto H2SO4 na umjerenoj temperaturi.
Cijev:Cijev prenosi tekućine pod tlakom (veličine NPS-a, stijenka rasporeda).
Cijev:Cijev je za izmjenjivače topline i instrumente (kontrolirani promjer OD/cijev-).
Razred:UNS N08020; također poznat kao Carpenter 20Cb-3 tip (stabilizirani super-austenit).
Što pokriva ASTM B729 (bešavno)?
ASTM B729 je specifikacija za bešavne cijevi od legure nikla (UNS N08020) izrađene vrućim-završnim ili hladnim-izvlačenjem probušene gredice, proizvodeći homogenu cijev-bez zavara s najvećim integritetom za rad pod pritiskom.
|
Aspekt |
ASTM B729 (bešavno) |
|
Proizvod |
Bešavne cijevi, UNS N08020 |
|
Proizvodnja |
Probušeno/ekstrudirano šuplje, zatim vruće-dovršeno ili hladno-vučeno |
|
Zavareni šav |
Ništa (monolitno) |
|
Tipične veličine |
Cijev NPS 1/8 - NPS 8 (DN 6 - 200); cijevi po naručenom OD/mjeri |
|
Integritet tlaka |
Najviša (nema šava kao slabe točke) |
|
Inspekcija |
Hidrostatski ili pneumatski; vrtložna struja / UT po dogovoru |
|
Troškovna pozicija |
Viši (više konverzije) |
Budući da nema uzdužnog zavara, B729 je zadana vrijednost za visoko{1}}tlačne cjevovode, kisela (H2S) okruženja i primjene gdje integritet zavara ne može biti ugrožen.

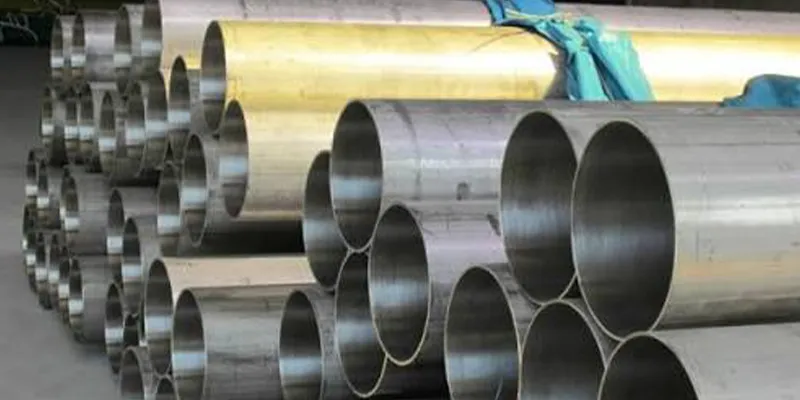

Što pokriva ASTM B468 (zavareno)?
ASTM B468 je specifikacija za zavarenu cijev od legure nikla (UNS N08020) izrađenu od trake i spojenu automatskim uzdužnim zavarivanjem - ekonomičan put za-izmjenjivač topline i umjereno{4}}tlačne cijevi gdje je zavar prihvatljiv.
|
Aspekt |
ASTM B468 (zavareni) |
|
Proizvod |
Zavarena cijev, UNS N08020 |
|
Proizvodnja |
Napravljen od trake, uzdužni zavar (TIG/GTAW tipično) |
|
Zavareni šav |
Jedan uzdužni šav |
|
Tipične veličine |
OD cijevi obično 1/4 in - 5 in (6 - 127 mm); zid po mjeraču |
|
Integritet tlaka |
Dobro; šav je fokus inspekcije |
|
Inspekcija |
NDE zavara (vrtložne struje / hidrostatski); topli{0}}nijansa uklonjena |
|
Troškovna pozicija |
Niže (manje rada na konverziji) |
Za -i-cijevne izmjenjivače topline i ne-kritične procesne linije, zavarena cijev B468 pruža istu otpornost legure na koroziju po nižoj cijeni. Napomena: za zavarene CIJEVI (ne cijevi), ASTM B464 je paralelna specifikacija; B468 posebno se odnosi na zavarene cijevi.
Koju kemiju zahtijevaju i B729 i B468?
Obje specifikacije zahtijevaju identičnu UNS N08020 kemiju - ruta šava ne mijenja leguru - s dodatkom niobija za stabilizaciju zavara i sprječavanje osjetljivosti.
|
Element |
ASTM B729 / B468 (N08020) zahtjev |
|
Ugljik (C) |
<= 0.07% |
|
mangan (Mn) |
<= 2.00% |
|
fosfor (P) |
<= 0.045% |
|
Sumpor (S) |
<= 0.035% |
|
Silicij (Si) |
<= 1.00% |
|
Krom (Cr) |
19.0 - 21.0% |
|
Nikal (Ni) |
32.0 - 38.0% |
|
Molibden (Mo) |
2.0 - 3.0% |
|
Bakar (Cu) |
3.0 - 4.0% |
|
Niobij (Nb) |
8 x %C minimalno, do 1,00% |
|
Željezo (Fe) |
Ravnoteža |
Zahtjev za niobijem (Cb) s najmanje 8 puta većim udjelom ugljika ključni je stabilizator: on veže ugljik tako da ne može taložiti kromove karbide na zavarenim spojevima, čuvajući otpornost na koroziju u cijeloj proizvodnji.
Koja mehanička svojstva moraju ispunjavati cijevi od legure 20?
I B729 i B468 zahtijevaju iste žarene mehaničke minimume: vlačnu čvrstoću 550 MPa (80 ksi), granicu razvlačenja 240 MPa (35 ksi) i istezanje 30 posto - što potvrđuje da su proizvodi metalurški ekvivalentni bez obzira na rutu spoja.
|
Svojstvo (žareno) |
B729 / B468 najmanje |
Bilješka |
|
Vlačna čvrstoća |
550 MPa (80 ksi) |
Isto za oboje |
|
Granica razvlačenja (0,2%) |
240 MPa (35 ksi) |
Isto za oboje |
|
Elongacija |
30% |
Isto za oboje |
|
Tvrdoća |
Tipično<= 217 HB |
Žareno stanje |
|
Toplinska obrada |
Žareno (otopina na ~927-1038 degC, brzo hlađenje) |
Potreban |
Budući da je mehanički pod identičan, izbor između bešavnih i zavarenih uvjetovan je cjelovitošću, pritiskom i potrebama pregleda - ne čvrstoćom.
Koje veličine i rasponi zidova se primjenjuju?
B729 bešavna cijev obuhvaća otprilike NPS 1/8 do NPS 8 sa stjenkama prema rasporedu 5S-160, dok se zavarena cijev B468 naručuje prema vanjskom promjeru i debljini (obično 1/4-5 OD sa stijenkom 0,020-0,250 in) - dostupnost veličine, a ne performanse, često odlučuju koja će se specifikacija koristiti.
|
Parametar |
ASTM B729 (bešavno) |
ASTM B468 (zavarena cijev) |
|
Veličina cijevi |
NPS 1/8 - NPS 8 (DN 6 - 200) |
n/a (u obliku cijevi) |
|
OD cijevi |
Po narudžbi |
1/4 - 5 in (6 - 127 mm) tipično |
|
Zid |
Raspored 5S, 10S, 40S, 80S, 160, XXS |
BWG/mjerni ili decimalni |
|
Duljina |
Jednostruko nasumično / dvostruko nasumično / rez |
Duljine rezanja po narudžbi |
|
Završiti |
Žareno, dekapirano, pasivirano |
Žareno, zavareno |
Specifične dostupne veličine ovise o mlinu; potvrdite zalihe i ne-standardne dimenzije u ponudi. Veći promjeri su često ekonomični samo kao zavareni proizvod.
Kakve su ocjene tlaka u usporedbi između bešavnih i zavarenih?
Ocjena tlaka određena je dopuštenim naprezanjem legure i debljinom stjenke, a ne šavom - tako da proizvodi B729 i B468 jednake stjenke nose isti projektirani pritisak, ali bešavni je preferiran kada kodeks ili usluga ne zahtijevaju uzdužni zavar.
|
Faktor |
B729 (bešavno) |
B468 (zavaren) |
|
Osnova dizajna |
ASME B31.3 dopušteno naprezanje x zid |
Ista osnova |
|
Faktor uzdužnog zavara |
1.0 (bez šava) |
0,85 tipično osim ako se RT/UT ne nadogradi |
|
Uobičajeni tlak uporabe |
Visoko (kritične linije) |
Umjereno (mjenjači, komunalije) |
|
Prihvaćanje koda |
Neograničen |
Dopušteno s NDE zavara |
U ASME B31.3, uzdužni zavar bez potpune radiografije nosi faktor učinkovitosti oko 0,85, blago smanjujući dopušteni tlak - bešavni izbjegava taj faktor. Za cijevi-izmjenjivača topline, zavar je prihvatljiv, a B468 je standard.
Kako je cijev od legure 20 otporna na koroziju?
Legura 20 otpornija je na sumpornu kiselinu daleko bolje od 316L u većini koncentracija i temperatura jer njen bakar i visok sadržaj nikla stabiliziraju zaštitni pasivni film, dok B729 i B468 pokazuju isto korozijsko ponašanje jer legura -, a ne šav - upravlja otpornošću.
|
stanje H2SO4 |
316L (mm/god, tipično) |
Legura 20 N08020 (mm/god, tipično) |
|
10% na 20 stupnjeva C |
0.05 - 0.30 |
0.01 - 0.10 |
|
20% na 40 stupnjeva C |
0.30 - 1.00 |
0.02 - 0.15 |
|
40% na 50 stupnjeva C |
0.50 - 2.00 |
0.05 - 0.25 |
|
60% na 60 stupnjeva C |
1.00 - 3.00 |
0.10 - 0.40 |
|
80% na 80 stupnjeva C |
Teška |
0.20 - 0.60 |
Vrijednosti su tipični inženjerski rasponi iz dijagrama korozije; potvrdite izokorozivnom kartom za točnu koncentraciju i temperaturu. Legura 20 također je otporna na fosfornu kiselinu i mnoge miješane kiseline, a njena stabilizacija niobijem održava zone zavara -otpornima na koroziju.
Kako se zavaruju cijevi od legure 20?
Legura 20 dobro se zavari pomoću punila na bazi nikla-kao što je ERNiCrMo-3 (tip Inconel 625) ili odgovarajućeg punila od legure 20, s kontroliranim unosom topline i čišćenjem nakon zavarivanja; ista pravila za zavarivanje vrijede za osnovni metal B729 i B468, ali uzdužni šav B468 mora biti pravilno obrađen i pregledan.
Punilo:ERNiCrMo-3 ili odgovarajuće punilo od legure 20.
toplina:Bez predgrijavanja; interpass održavati ispod oko 150 degC.
Senzibilizacija:ASTM A262 intergranularno -ispitivanje korozije preporučuje se za kritične usluge.
Zavareni šav:Za B468 zavarenu cijev, zavareni spoj je obrađen i NDE-testiran; terenski zavari slijede ista pravila.
Koji standardi i oblici proizvoda upotpunjuju sustav Alloy 20?
B729 i B468 samo su dva iz obitelji Alloy 20; lim (B463), zavarena cijev (B464), šipka (B473), fitinzi (B366) i otkovci (B564) dovršavaju sustav tako da se cijelo postrojenje može izgraditi u UNS N08020.
|
Standard |
Opseg |
|
ASTM B729 |
Bešavne cijevi (UNS N08020) |
|
ASTM B468 |
Zavarena cijev (UNS N08020) |
|
ASTM B464 |
Zavarena cijev (UNS N08020) |
|
ASTM B463 |
Ploča, list, traka (UNS N08020) |
|
ASTM B473 |
Šipka i materijal za kovanje (UNS N08020) |
|
ASTM B366 |
Kovani okovi (UNS N08020) |
|
ASTM B564 |
Otkovci (UNS N08020) |
|
ASTM A262 |
Intergranularno{0}}ispitivanje korozije za materijal |
Koje su tipične primjene cijevi od legure 20?
Cijev i cijev od legure 20 specificirane su gdje god sumporna kiselina i miješane kiseline dominiraju - kemijskom preradom, linijama-kiseline za kiseljenje, postrojenjima za fosfatna gnojiva i izmjenjivačima topline - s bešavnim B729 za tlačne vodove i zavarenim B468 za snopove izmjenjivača.
|
Primjena |
Preferirani oblik |
Razlog |
|
Cjevovod za prijenos H2SO4 |
B729 bez šavova |
Pritisak + integritet |
|
Cisterne/linije-za kiseljenje |
B729 + B463 |
Korozija + čvrstoća |
|
Oklopni-i-cijevni izmjenjivači |
B468 zavarena cijev |
Tro-efikasne cijevi |
|
Pogoni za proizvodnju fosfata/gnojiva |
B729 / B468 |
H3PO4 + H2SO4 smjese |
|
Korisne/ne{0}}kiseline linije |
Ili |
Dužnost utakmice |
Kako trebate navesti cijev od legure 20 na narudžbenici?
Eksplicitno napišite specifikaciju, ocjenu, veličinu, zid, toplinsku obradu, testove i završnu pripremu - dvosmislenost je najčešći uzrok odbačenih cijevi od legure 20, tako da precizna narudžbenica sprječava zamjenu i preradu.
Navedite:ASTM B729 ili ASTM B468 (bešavne naspram zavarene cijevi).
Razred:UNS N08020, s kemijom prema gornjoj tablici.
Dimenzije:NPS/Raspored ili OD x zid; duljina; krajnji kosi ili običan.
Stanje:Žareno + dekapirano + pasivirano; PMI po dolasku.
Testovi:Hidrostatička + vrtložna struja/UT; A262 IGC test ako je kritičan.
Dokumenti:MTC prema EN 10204 3.1 s punom kemijom i vlačnom otpornošću.
Često postavljana pitanja
B729 pokriva bešavne cijevi od legure 20 (bez zavara, najveći integritet), dok B468 pokriva zavarenu cijev od legure 20 (uzdužni zavar, niža cijena). Oba dijele istu UNS N08020 kemiju i otpornost na koroziju.
Je li zavarena cijev od legure 20 slabija od bešavne?
Ne. Oba moraju zadovoljiti iste mehaničke minimume (550 MPa rastezanje, 240 MPa popuštanje, 30 posto istezanja). Razlika je u uzdužnom zavaru, koji je fokus inspekcije, a ne u manjoj čvrstoći.
Što odabrati za cjevovod sumporne kiseline?
Koristite ASTM B729 bešavne vodove za-visoki{1}}tlak ili kritične vodove sumporne{2}}kiseline; koristite ASTM B468 zavarenu cijev za izmjenjivače topline i niže{4}}tlačne procesne cijevi gdje je zavar prihvatljiv i cijena je važna.
Koje se punilo koristi za zavarivanje cijevi od legure 20?
Nikal-baza ERNiCrMo-3 (tip Inconel 625) ili odgovarajuće punilo od legure 20, s kontroliranim unosom topline, bez prethodnog zagrijavanja i međuprolazom ispod oko 150 stupnjeva C; čišćenje toplinskom bojom nakon -zavarivanja čuva otpornost na koroziju.
Je li legura 20 otporna na solnu kiselinu?
Br. Legura 20 je za sumpornu i fosfornu kiselinu; za klorovodičnu kiselinu prijeđite na Hastelloy C276 ili C22.
Može li se zavarena cijev B468 koristiti za tlačne cjevovode?
B468 je specifično specifikacija zavarene cijevi (izmjenjivači/instrumentacija). Za zavarene tlačne cijevi, ASTM B464 je paralelna specifikacija; oba su prihvatljiva uz odgovarajuću inspekciju zavara po kodu.
